자동도어의 편리함, 엘리베이터 운행방식의 안정성, 최고의 성능유지 고품격 덤웨이터 (주)토탈덤웨이터
제품정보 및 규격안내
total dumbwaiter info
업계최고 기술력과 압도적인 성능의
인버터제어, 엘리베이터 운행방식, 최첨단 자동도어 덤웨이터
(주)토탈덤웨이터를 사용하는 순간
안전하고 편리한 기술력의 차이를 경험하실수 있습니다.
덤웨이터는 승객용 엘리베이터와 다르게 사람이 타지 않는 용도로 제작되는 상업용 화물 엘리베이터입니다.
다층으로 구성된 식당(한식, 중식, 일식, 패밀리레스토랑,패스트푸드점), 도서관, 사무실, 은행 캐쉬운반용, 병원차트 운반,
약국 조제약 운반등 주로 소화물 운반을 편리하게 운반시킬수 있으며,
또한 주방기기 및 식음료등을 운반하는데 안전하고 편리하게 사용됩니다.
토탈덤웨이터의 주력 생산제품은 100kg이하 식자재 및 중, 소형 화물만을 운반하도록 설계·생산되는 덤웨이터입니다.
본사는 설립과 함께 기술개발을 통한 덤웨이터 사업을 진행해 왔으며 국내 최고의 품질 명품 덤웨이터를 제공해 왔습니다.
최상의 안정성, 최고의 품질로 만들어진 특허받은 기술력의 국내 최고의 명품 덤웨이터 제품
(주)토탈덤웨이터를 경험해 보시길 바랍니다.
기본사양
UP & DOWN LIMIT SWITCH
자동 정밀 착상 장치

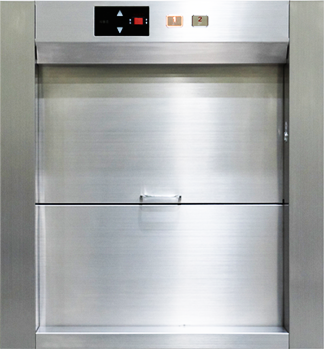

DOOR (Stainless Steel Hairline)
2개문 상하 개폐형

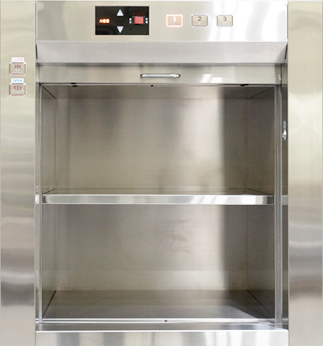

CAR (Stainless Steel Hairline)
사이즈 (W)600(700) x (D)600(700) x (H)600
CAR DOOR CERTIFICATE
자동도어 덤웨이터 특허인증토탈덤웨이터 체크포인트 특징
윈도우형 덤웨이터는 사용자가 편리하게 사용할수 있도록 사용자의 허리높이(약80CM 높이조정가능)에 도어가 설치됩니다.
윈도우형 덤웨이터는 식당(한식, 중식, 일식, 양식, 패스트푸드점), 도서관, 사무실, 은행 캐쉬 운반용, 병원차트 운반, 약국 조제약 운반 등 주로 소화물을 안전하게 운반할 수 있으며,
또한 주방기기 및 식음료 등을 편리하게 운반하는데 사용됩니다.
토탈덤웨이터 특허기술 영상
토탈덤웨이터 차별화된 우수성
① 토탈덤웨이터만의 전기 전자부분 제어방식의 우수성

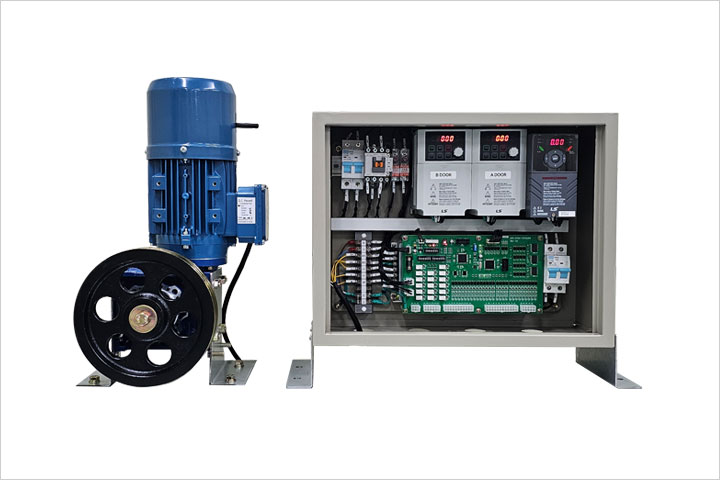

당사의 덤웨이터는 업계 최초로 엘리베이터와 동일한 방식의 마이컴(분산제어방식) 보드(PCB)에 MCU(마이크로
컨트롤러 유닛)를 장착, 제어 프로그래밍을 자체 개발 내장 마이컴보드
인버터 통신을 통한 전자제어식 구동 타사와는 차별화된 오차없는 모터제어 및 각종 전기 전자 부품과의 통신을 통한 중앙 감시 및 통제,제어를 실현하였습니다.
또한 당사는 인버터를 통한 가변전압 가변주파수(VVVF) 방식 으로 모터를 제어 가속 감속이 가능하여 목적층에
근접할시 최고속도의 1/3속도로 감속운전이 이루어져 관성에 의한 충격이 없어 진동이 발생하지 않습니다.
(운행정지시 세워놓은 동전이 쓰러지지 않는 정숙성과 인버터제어를 통한 대기전력 차단으로 초절전을 실현하였습니다.)
저가의 릴레이(전자석) 접점방식 완전 배제!
업계 최초 전자식 무접점으로 소자소손 고장 제로!
기존방식의 전기식 또는 릴레이(전자석)접점방식 CP(제어반)와 달리 고질적 문제인 접점불량 및 오작동이 없으며 무접점(다이오드) 방식의 전자제어로
소자 소손과 오작동이 없어 고가의 CP(제어반)를 반영구적으로 사용할 수 있습니다.
CP(제어반) 내부에 에러코드 디스플레이를 장착 비전문가도 고장 원인분석이 가능하여 소비자가 직접 보드내
고장진단 및 에러발생원인을 투명하게 확인후 리셋 또는 유선상으로 문제를 해결할 수 있게 하였습니다.

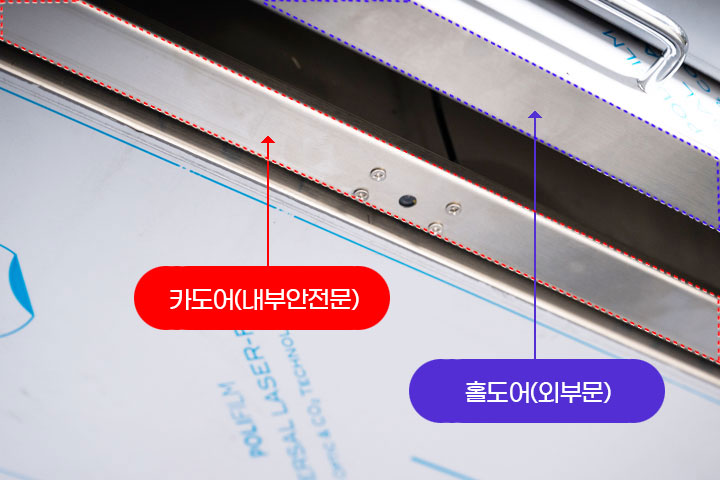

(토탈덤웨이터 특허 제 10 - 2454507호 덤웨이터의 도어 개폐시스템) 원천기술을 통한 카도어(내부문) 모터 단 1개로
무한의 각층(N개층)의 홀도어(외부문)를 자동으로 연동 개폐하여 층수가 무한히 늘어나도
타사의 시스템과 달리 각층 홀도어(외부문)마다 모터가 불필요하여 비용증가가 발생되지 않고 신속한 설치가 가능하며 자동도어 고장부위를
단 한곳으로 특정할 수 있어 고장 수리시에도 고장 판단과 수리가 용이합니다.
모터 디스크 브레이크를 장착하여 슬립(미끄러짐)이 발생하지 않아요
인버터를 장착하여 초절전이 가능해요!
릴레이(전자식) 접점방식 NO! NO!
업계 최초 전자식 무접점으로 접점고장이 없어요!
업계 최초 자동 고장 진단 디스플레이 탑재!
220V(단상)으로 추가 전기공사 없이 편리해요!

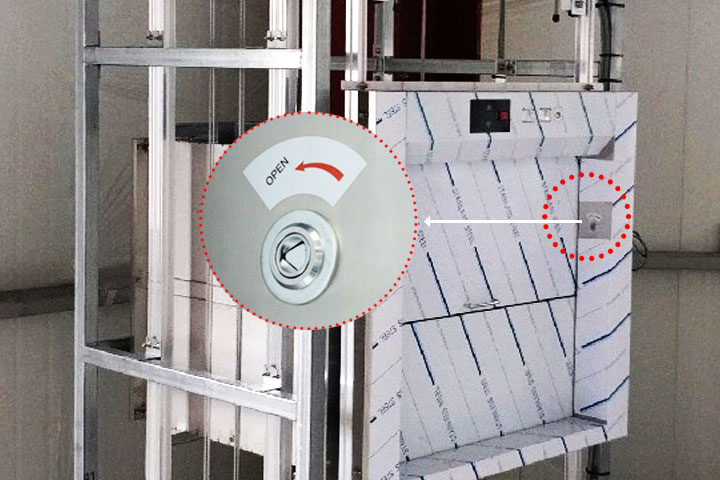

삼각키를 장착하여 기계이상 유무를 누구나 언제든 확인할수있어요!
② 토탈덤웨이터만의 기계부분 구동방식의 우수성

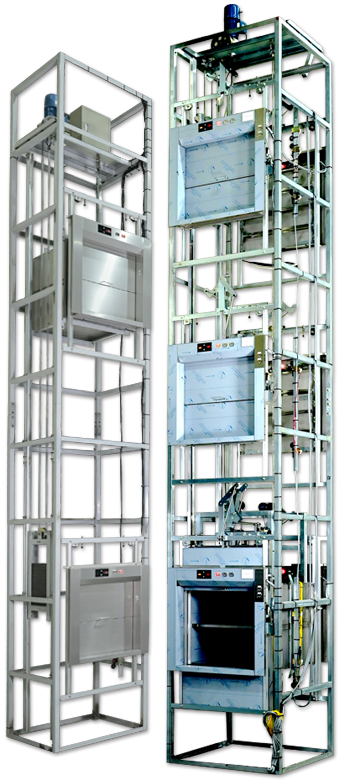

기계적으로도 컴팩트한 철탑구조와 전체 구성품 모듈화 조립방식으로, 전체 구성품을 모듈화하여 전체 구성품 볼팅으로 조립해체가 언제든 가능합니다.
전체 구성품은 공장에서 정밀하게 사전 제작되어 설치 타사의 제품대비 현장제작, 현장용접 작업자의 설치 실수등을 사전 배제하였으며, 표준품질의 신속하고 우수한 조립 시공가능, 당일설치 당일완공 가능한 제품입니다 .
또한 당사는 추락의 위험이 있는 외줄 윈치형태 덤웨이터 및 권부각이 작아 추후 로프 마모시 슬립(미끄러짐)이 발생 할 수 있는
1:1로핑 방식을 원천 배제하고 권부각이 매우 큰 2:1로핑 방식 적용으로 미끄러짐 및 추락이 발생하지 않습니다.
추가 안전 장치로 모든제품에 모터 디스크 브레이크 100% 장착하여 이중 안전 시스템을 구축하였습니다.

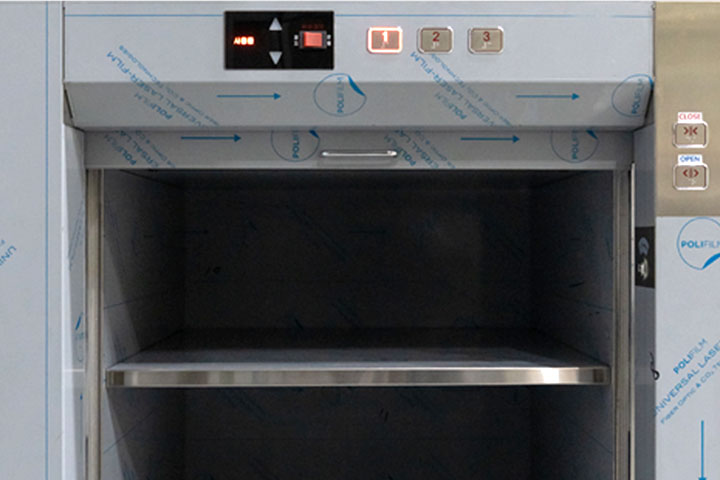

엘리베이터 버튼 장착 자동 LED 점등 및 덤웨이터가 몇층에 있는지, 도어가 닫히는지, 열리는지, 각층 및 전층에서 쉽게 알 수 있어요!
업IND보드 장착 덤웨이터 운행방향 및 사용중인지, 대기중인지 쉽게 알 수 있어요!
220V(단상)으로 추가 전기공사 없이 편리해요!
자동도어 카도어(내부문) 상,하 포토센서(광센서) 장착으로, 신체 및 화물돌출 감지시 도어 자동 리오픈 기능으로 협착 사고를 미연에 방지하여 안전해요!

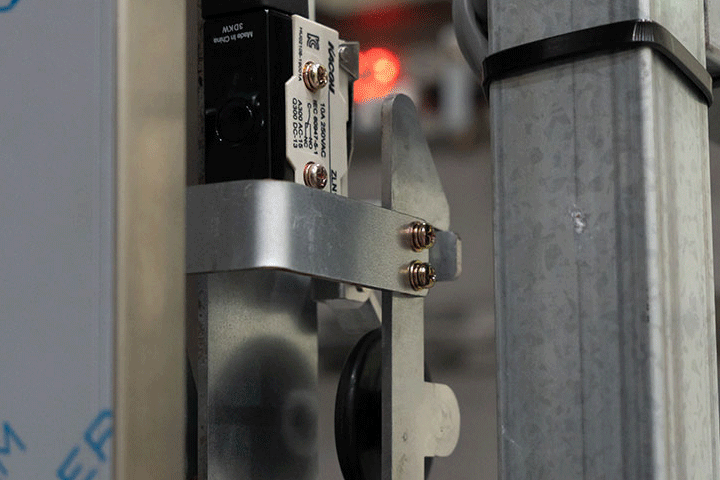

인터락(자동잠김장치)이 장착되어 운행중 문이 열리지 않아 부상위험이 없어요!
도어스위치가 장착되어 문이열리면 움직이지 않아 작동에 의한 사고가 없어요!
③ 토탈덤웨이터의 생산 시스템 사후관리
토탈덤웨이터는 외주설계 외주생산 외주시공에 의한 비용상승 및 부실시공 추후 시공사 폐업으로 인한 A/S 불가등 덤웨이터 시공후 생길수있는 근본적인 문제점의 대안책을 마련하였습니다.
토탈 덤웨이터 자체적으로
1.설계
2.제조
3.시공
4.부품 제조 및 공급
5.전국 A/S망 연계 5단계 원스탑 시스템을 구축하여 덤웨이터 설계부터 사후관리까지 고객만족을 위해 최선을 다하고 있습니다.
당사는 고객여러분의 믿음에 흔들림없고 정숙하고 고장없는 덤웨이터를 합리적 가격의 서비스 제공으로 보답하겠으며 오랜기간 축척된 기술력과 책임시공으로 고객의 만족을 위해 최선을 다하겠습니다.
당사는 고객의 안전을 위하여 사용도중 추락위험이 있는 저가형 외줄 윈치형태 덤웨이터 및 로프의 마모에 의한 슬립(미끄러짐) 있는 1:1로핑방식의 덤웨이터를 설계 제조 설치하지 않으며
인버터 미적용으로인한 감속 관성에 의한 충격이 발생하고 대기전력에 의한 전기 유지비가 현격하게 증가되는 전원 380V(삼상)방식의 전기식 덤웨이터를 제조 설치하지 않습니다.
토탈덤웨이터 제품 및 구성품 사양(윈도우형)
| MODEL | TOTAL 6 (수동도어) , TOTAL 6A (자동도어) | TOTAL 7 (수동도어) , TOTAL 7A (자동도어) |
|---|---|---|
| 카내경 | W600 x D600 x H600 | W700 x D700 x H600 |
| (기타 카 SIZE 주문시 옵션으로 제작가능) | ||
| 입력전원 | 220V단상 (380V 3상전원 불필요) | |
| 소비전력 | 0.37KW (인버터 초절전기능 적용) | 0.55KW (인버터 초절전기능 적용) |
| 적재중량 | 60KG (중량 100KG로 UP가능 | 100KG |
| 운행방식 | 엘리베이터 방식 카(CAR)- 균형추 2:1(더블)로핑 권상식 ※ (2:1로핑 방식 , 모터 디스크브레이크 기본 장착! 슬립(미끄러짐) 및 추락 발생 제로!) |
|
| 운행속도 | 20M/MIN( 속도 조정가능 ) | |
| 운행방식 |
① 인버터 VVVF(가변 전압 가변 주파수)제어 주파수 제어로 가·감속 가능, 관성으로 인한 충격 제거 ② 무접점, MICOM(분산제어방식) PCB 제어 MICOM PCB 장착! 무접점 통신방식으로 릴레이(계전기) 접점방식의 고질적인 접점불량차단, 릴레이 소자소손 오작동 원천제거 릴레이 완전배제 반영구적 사용가능! (단 수동도어는 MICOM PCB 옵션 선택시 가능! 자동도어는 기본적용!) ③ AVR 채용 , 인버터 초절전기능 |
|
| 정밀장치 |
① 자동도어 DOL , DCL 스위치 적용 도어오픈(개문) 도어클로우즈(폐문) 완전 동작인식 ② 상하 감속 (LIMIT) 스위치 적용 목적층 근접 도착시 1/3 속도로 감속 관성충격제거 ③ 상하 정지 (LIMIT) 스위치 적용 정밀착상장치 목적층 레벨오차 ±1mm 이내 ③ MICOM PCB - 인버터 통신 정밀 속도제어 인버터에 장착된 LED로 고객이 직접 속도 모니터링 가능 |
|
| 안전장치 |
① 카도어(내부문) 연동 홀도어(외부문) 자동도어 구동 방식 (카도어 (내부문)이 있어 화물 적재 부주의로 인한 내부의 화물 카 밖으로 돌출가능성 제로! 화물 걸림으로 인한 (값비싼 A/S) 주로프 이탈고장 원천 불가능! 도어로프 이탈고장 원천 불가능! (사람의 힘으로 열고 닫는 불규칙한 외력이 가해지지 않는 도어 완전 자동개폐로 도어에 균일한 부하를 받아 기계 내구성 향상 및 편마모로 인한 고장 발생 방지) ② 자동도어 포토센서(광센서) 적용으로, 도어(문) 닫힘시 물체 자동감지 도어 재개방 신체 및 화물 감지시 응답속도 즉시 자동 리오픈(재개방)하여 협착사고 미연에 방지 ③ 메인모터(카운행 모터) 각층 정지 및 브레이크 구속후 자동도어 층인식 후 동작 반드시 메인모터 디스크 브레이크 구속후 0.5초 뒤 층인식후 자동도어 동작으로 각층레벨 오차 없이 자동도어 개방 및 층인식 설계로 운행도중 자동도어 작동불능 ④ 자체 과부하 차단기 내장 ⑤ 각층 도어 스위치(도어 닫힘 자동 감지 스위치) 적용 ⑥ 각층 도어 자동잠김스위치(INTERLOCK) 적용 ⑦ 모터브레이크 채용 (디스크 브레이크 타입) 슬립에의한 목적층 레벨 이탈 및 돌상 , 돌하 방지 ⑨ 상 하 FINAL (LIMIT) 스위치 적용 최상층 최하층 목적층 레벨이탈로 인한 카&균형추 최상부 충돌 원천제거 ⑩ 러닝타임조절장치 채용 (최초 동작명령 구동시간 60초 한계설정) 센서 고장에 의한 모터 오버 런방지 , 모터 과열 화재방지 ⑪ 과부하(과적)시 자동정지 기능 과부하시 인버터 자체적으로 에러코드 생성후 정지 |
|
| A/S지원과 편의사양 |
① 카도어(내부문)동력장치 연동 홀도어(외부문) 투도어 자동개폐 방식 ② 원터치 투도어 오픈(열림) 클로우즈(닫힘)가능 설계 부주의한 화물의 적재로 인한 주로프 이탈 및 기계파손의 예방을 위하여 기존방식의 수동 카도어(수동 내부문)를 장착함에 따른 화물 입,출시 카도어(내부문),홀도어(외부문)을 수동으로 두번 여닫는 불편함 제로! 두개의 문을 한번에 원터치 자동동작! 시간 절약 , 노동력 손실 방지, 착오 개폐로 인한 시간 지연 방지 가능) ③ 자동도어 고장시 수동 개폐 사용가능 설계 자동도어 고장시 고장수리 전까지 전층 자동운행 및 수동으로 도어개폐 가능하여 고장으로 인한 영업지장 제로! ④ 각층 도어 삼각키 적용 (각층 문을 열어 육안으로 고장판단 가능) 고객이 본사와 유선상으로 통화하며 삼각키를 사용하여 투명한 기준으로 육안으로 내부를 보며 기계적 고장판단 및 응급조치 가능 ⑤ 제어반내 마이컴 보드 고장분석(에러코드LED) 디스플레이 채용 고객이 고장원인 디스플레이 문구 확인후 유선상 해결가능 ⑥ 자동복귀회로 내장 (고객이 직접 응급처리가능) - 정전이나 비상정지시 RESET후 자동복귀 ⑦ IND(작동표시기) 각층 병렬적용 IND LED로 각층에서 누구나 상,하 운행방향 및 사용중 여부 식별가능 ⑨ 하네스(전선류) ALL커넥터 처리(단선부위 부분수리 용이) ⑩ 자동복귀회로 내장 (고객이 직접 응급처리가능) 정전이나 비상정지시 RESET후 근접층 자동복귀 ⑪ 모터 브레이크 수동개방 래버 장착!(보수용이) |
|
주요부품사양
| 품목 | 사양 | 제조사 |
|---|---|---|
| 메인보드 | MICOM PCB | 토탈덤웨이터 (KOREA) |
| 인디게이터(IND) 보드 | LED PCB | 토탈덤웨이터 (KOREA) |
| 인디게이터 | Polycarbonate | 토탈덤웨이터 (KOREA) |
| 엘리베이터 버튼 | LED PCB | KOREA |
| 하네스(맞춤 커넥터 전선류) | MOLEX PIN CONNECTOR, 0.75SQ | 핀, 커넥터(JAPAN), 하네스(KOREA) |
| 인버터(VVVF) | 0.4KW~0.75KW, 220V단상, 0~400.0HZ | LS산전(KOREA) |
| 권상기 | NMRV 050~063 (모터+감속기+디스크브레이크 일체형) | WEG(세계 최대의 모터제조회사) |
| 모터 브레이크 | B/K DC-B 디스크 브레이크 | KOREA |
| 자동 도어모터 | 모터+감속기일체형 | KOREA |
| 리미트 스위치 | 안전 극한스위치 A접점(NO), B점점(NC) | KOREA |
| 각종 전기, 전자제어부품 | 포토센서, 토글스위치, 마그넷, 차단기, 휴즈, SMPS | KOREA |
| JAMB(문틀) + DOOR(문) | Stainless Steel Sheet Hairline | KOREA |
| 카(CAR) | Stainless Steel Sheet Hairline | KOREA |
| 철탑 + 사이드 블라켓 | E.GI(전기 아연도금) 각파이프 | KOREA |
| 가이드 레일 및 도어레일 | 알루미늄 프로파일 (H, I TYPE) | KOREA |
| 와이어 로프 | 6Φ 마심적용 Wire Rope (Fiber core, Lays of S) | KOREA |
| 인터락 SET & 삼각키 | 크롬도금 & E.GI(전기 아연도금) | KOREA |
제품 규격·사이즈
| MODEL | TOTAL 6 (수동도어) , TOTAL 6A (자동도어) | TOTAL 7 (수동도어) , TOTAL 7A (자동도어) |
|---|---|---|
| 덤웨이터 규격 | W600 x D600 x H600 | W700 x D700 x H600 |
| W600 x H600 | W700 x H600 | |
| 일방,관통형 외경동일 | 일방,관통형 외경동일 | |
| W910 x D740 | W1,010 x D840 | |
| 카도어 (내부도어) 추가적용시(자동도어 외경동일) 카도어 1개 일방형 적용시 D+35mm 카도어 2개 관통형 적용시 D+70mm |
||
| 덤웨이터 시공 규격 | W900 x H900 (벽타공) | W1000 x H900 (벽타공) |
| W950 x D850 (슬라브타공) | W1,050 x D950 (슬라브타공) | |
| 최상층 최소층고 | 2,400mm (자동A 2,650mm) | 2,400mm (자동A 2,650mm) |
| 적용 가능 층수 | 7층 | 7층 |
| 옵션 | ※ 일방형 카도어 & 자동A카도어 동일(내부문) 1개 장착시 D +35mm | ※ 관통형 카도어 & 자동A카도어 동일(내부문 )2개 장착시D +70mm |
| 카도어(내부문)는 옵션입니다. | ||
